1989 : l'électricité sur l'île du Levant (2)



Le schéma du réseau

RR





CSM

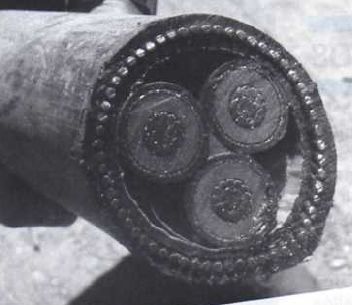

le câble sous-marin de 3x150 Cuivre 20 kV





Description du réseau

- Alimentation en 20 kV depuis le poste "source" HT/HT du Lavandou :

. Un câble souterrain 3x240 Alu 20 kV entre le poste du Lavandou et la plage du domaine du Gaou-Bènat, longueur 4950 m,

. Un câble sous-marin 3x150 Cuivre 20 kV entre la plage du Gaou-Bénat et la baie de Port Man sur l'Ile de Port-Cros, longueur 14600 m,

. 5 postes de transformation sur 1'Ile de Port-Cros,

. Un câble souterrain 3x150 Alu 20 kV reliant ces postes, longueur 6300 m,

. Un câble sous-marin depuis la baie de Port Man jusqu'au port de l'Ayguade sur l'Ile du Levant, longueur 1450 m.

. Un poste de transformation sur l'Ile du Levant,

. Un câble souterrain 3 x 150 Alu 20 kV du poste de l'Ayguade jusqu'à l'entrée du lotissement d'Héliopolis. Ce dernier a nécessité pour son équipement électrique la construction de trois postes de transformation MT/BT, 1000 m de canalisation souterraine M.T. et 4000 m de canalisation souterraine B.T.

. Un câble souterrain 3 x 150 Alu 20 kV du poste de l'Ayguade jusqu'à la Centrale du C.E.M., longueur 3050 m.



Informations et photos extraites de la revue La Belugue
(couverture ci-dessous)

LABELUGUE

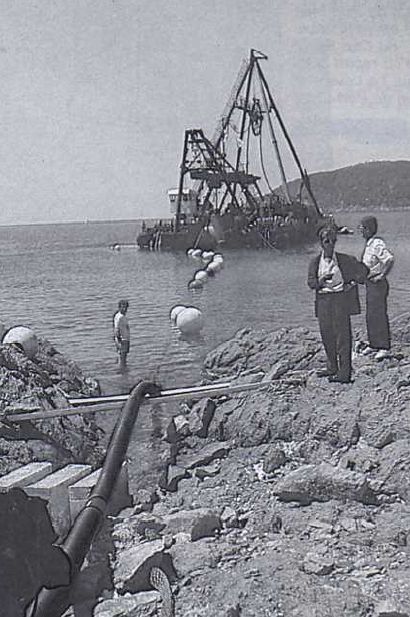

pose1

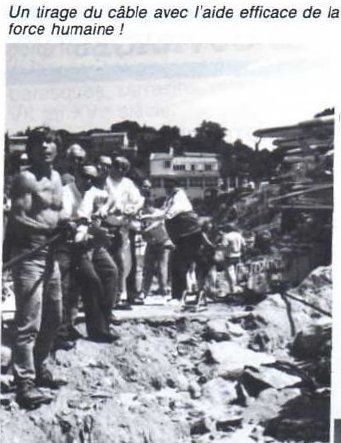

pose2
pose3
